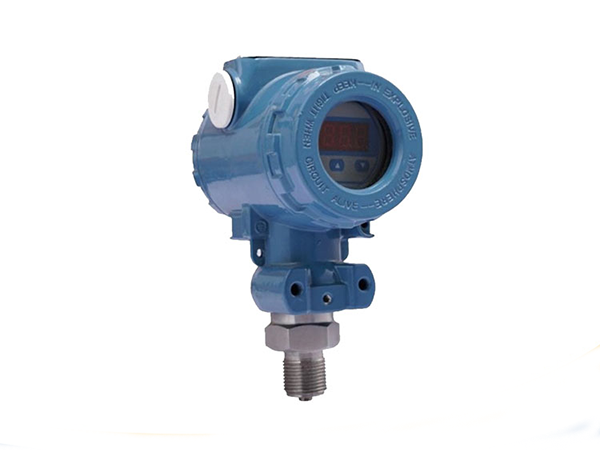

智能壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。智能壓力變送器可

與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。適用于石油、化工、冶金、電力、輕工

、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。智能壓力變送器是我公司推出的一款高

穩定性的智能化數顯變送器產品，適用于壓力實時測量和顯示。采用專用傳感器調理電路，結合國際先進的壓阻式壓力變

送器設計制造技術，同時可輸出符合標準MODBUS-RTU協議的壓力和溫度信號。應用于環境比較惡劣的露天現場，同時

需要能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。

●使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力；

●高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；

●體積小、重量輕、安裝、調試、使用方便；

●不銹鋼全封閉外殼，防水好；

●壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響；

●工業領域中非常佳的總體性能±0.15%，令回路性能非常優化；

●五年穩定性±0.15%，可大大降低校驗和維護的費用；

●引進技術可實現全面測量方案；

●本地/外部：零點/量程可調。

●測量范圍：-100kPa…0kPa~10kPa…100MPa

●壓力類型：表壓、絕壓、密封表壓

●過    壓：1.5倍滿量程壓力/ 110MPa(取最小值)

●精    度：±0.5%FS

●長期穩定性：±0.3%FS/年

●零點溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)

●滿度溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)

●輸出信號：RS485接口（MODBUS-RTU協議）

●額定工作溫度： -10℃~60℃

●測溫誤差：±2℃（溫度功能為選配）

●極限工作溫度： -30℃~85℃

●貯存溫度： -40℃~85℃

●供電電源： 9V～28V DC

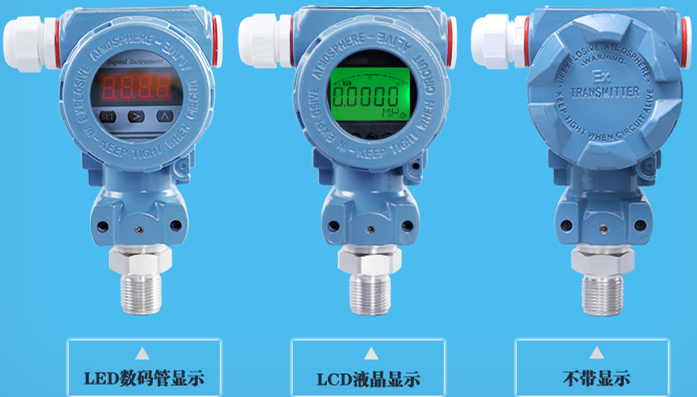

●顯示方式： 4位0.36``數碼管

●顯示范圍： -1999 ~ 9999

●絕緣電阻： 100V，100M

●振    動： 5g，10Hz~200Hz

●沖    擊： 20g，11ms

●防護等級： IP65

●重    量： 約900g

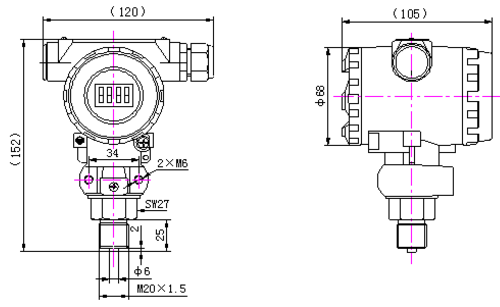

1、外形圖及尺寸

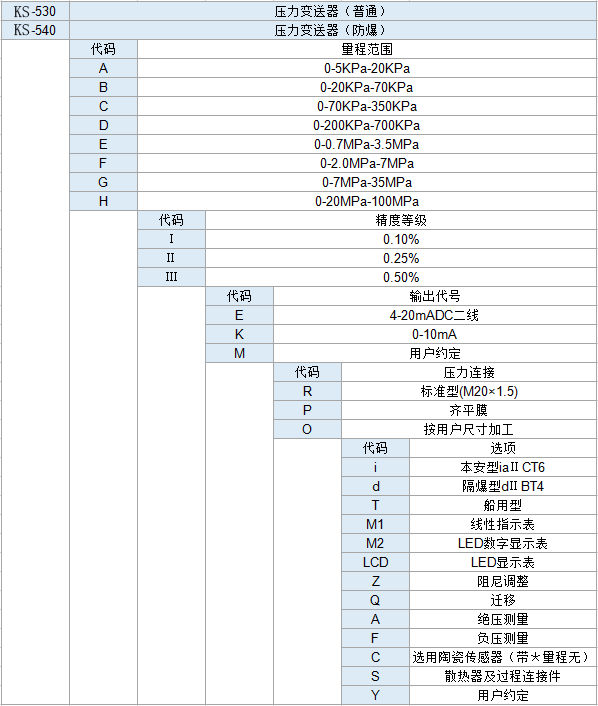

2、選型表

3、智能壓力變送器正確使用

壓力傳感器使用過程應注意考慮下列情況：

②防止渣滓在導管內沉積；

③測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞；

④導壓管應安裝在溫度波動小的地方；

⑤測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管

道中；

⑥測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；

⑦測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限；

⑧冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；

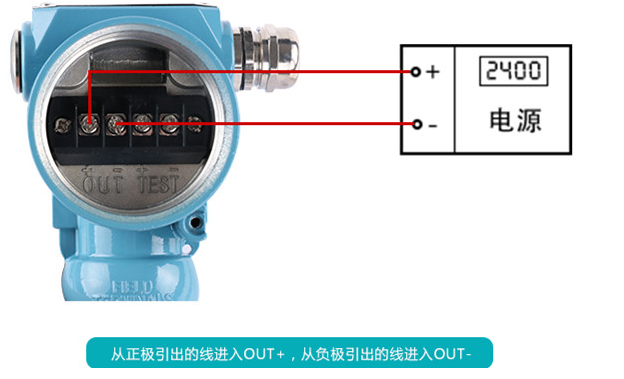

⑨接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，防雨水等通過電纜滲漏進變送器殼體內。
